Opel Astra: Tech 2 kabel RS232

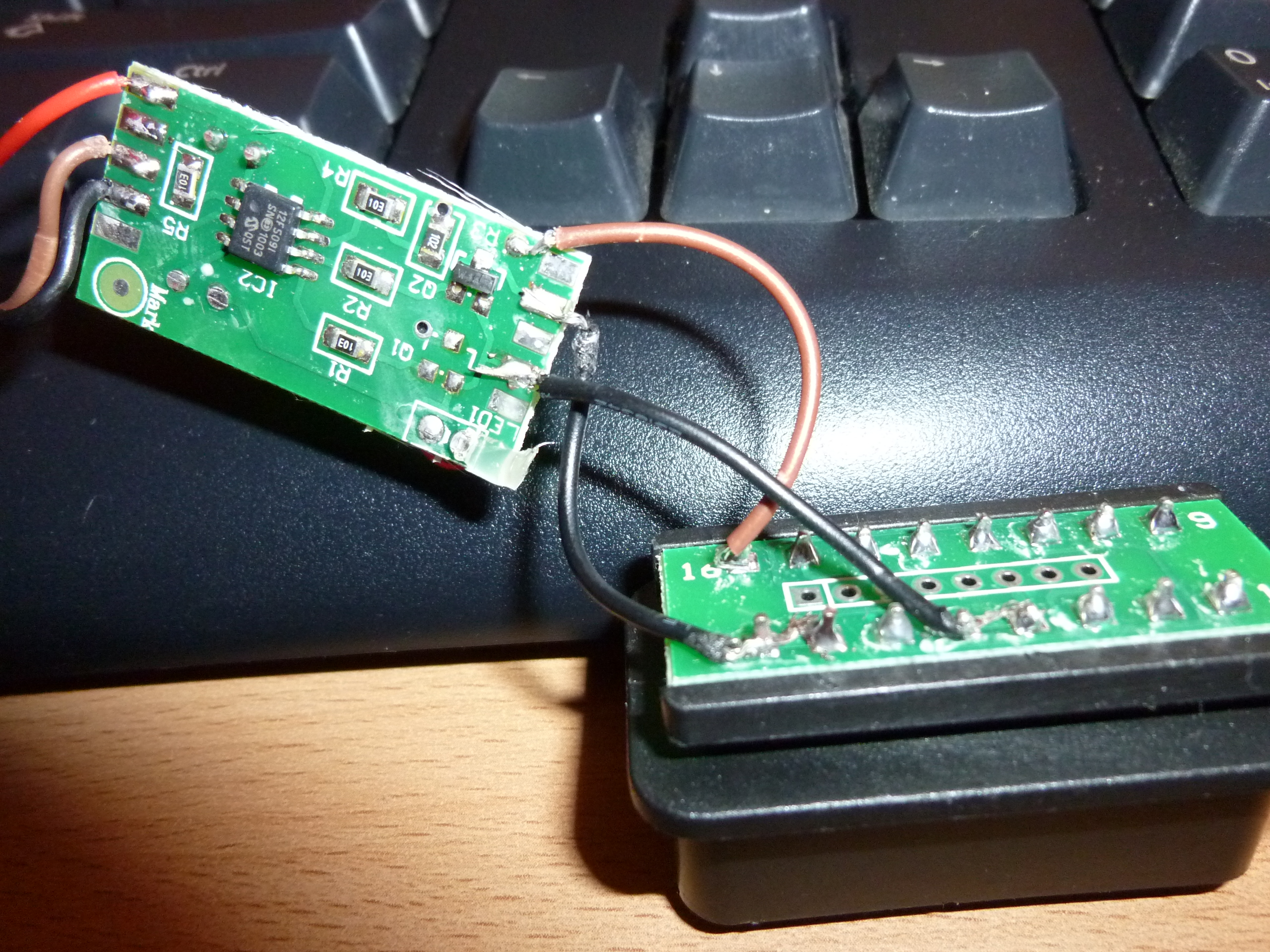

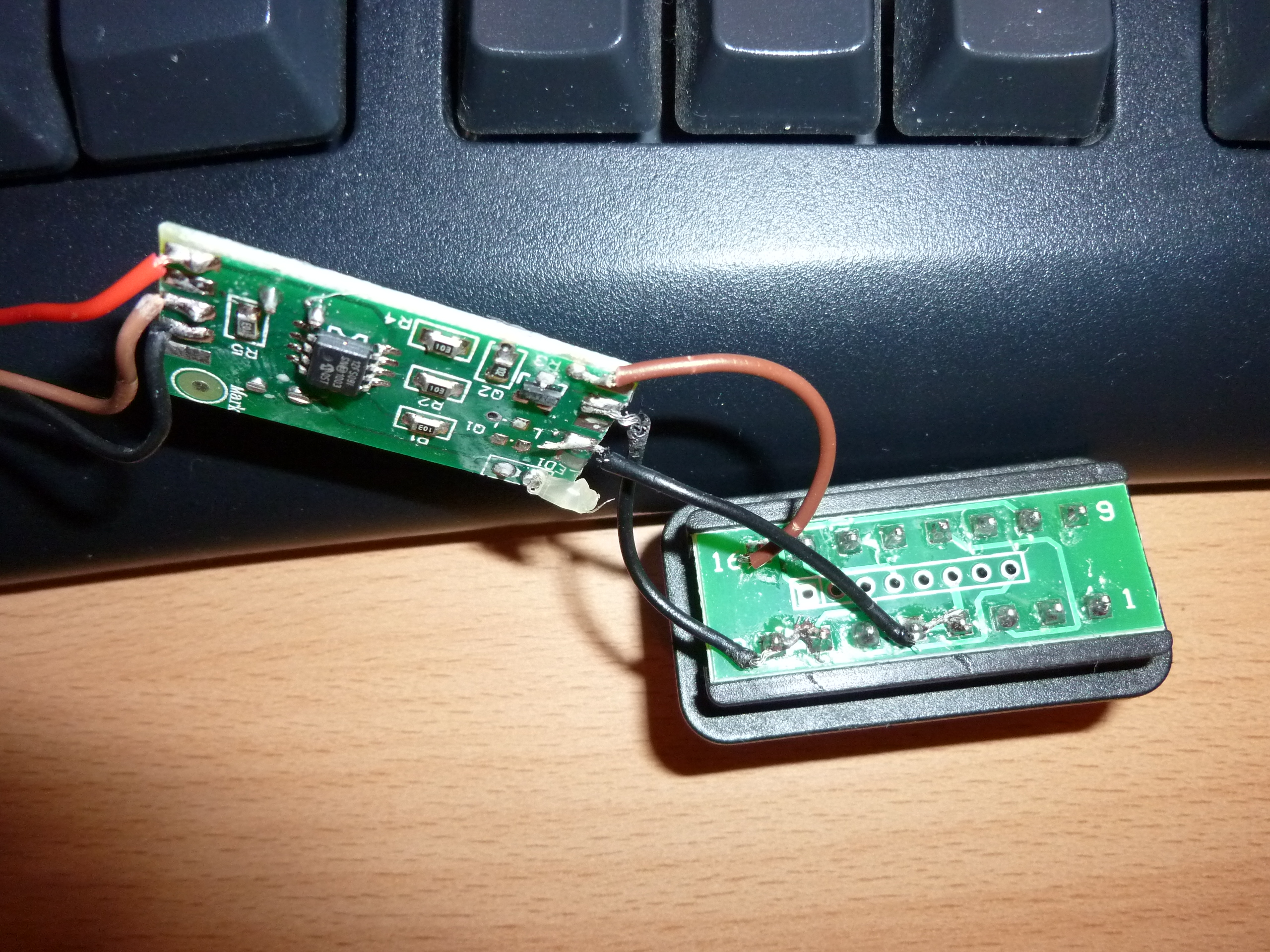

Opel gebruikt in de 16-polige diagnose stekker pen 3, 7, 8 en 12 om te communiceren met ecu's

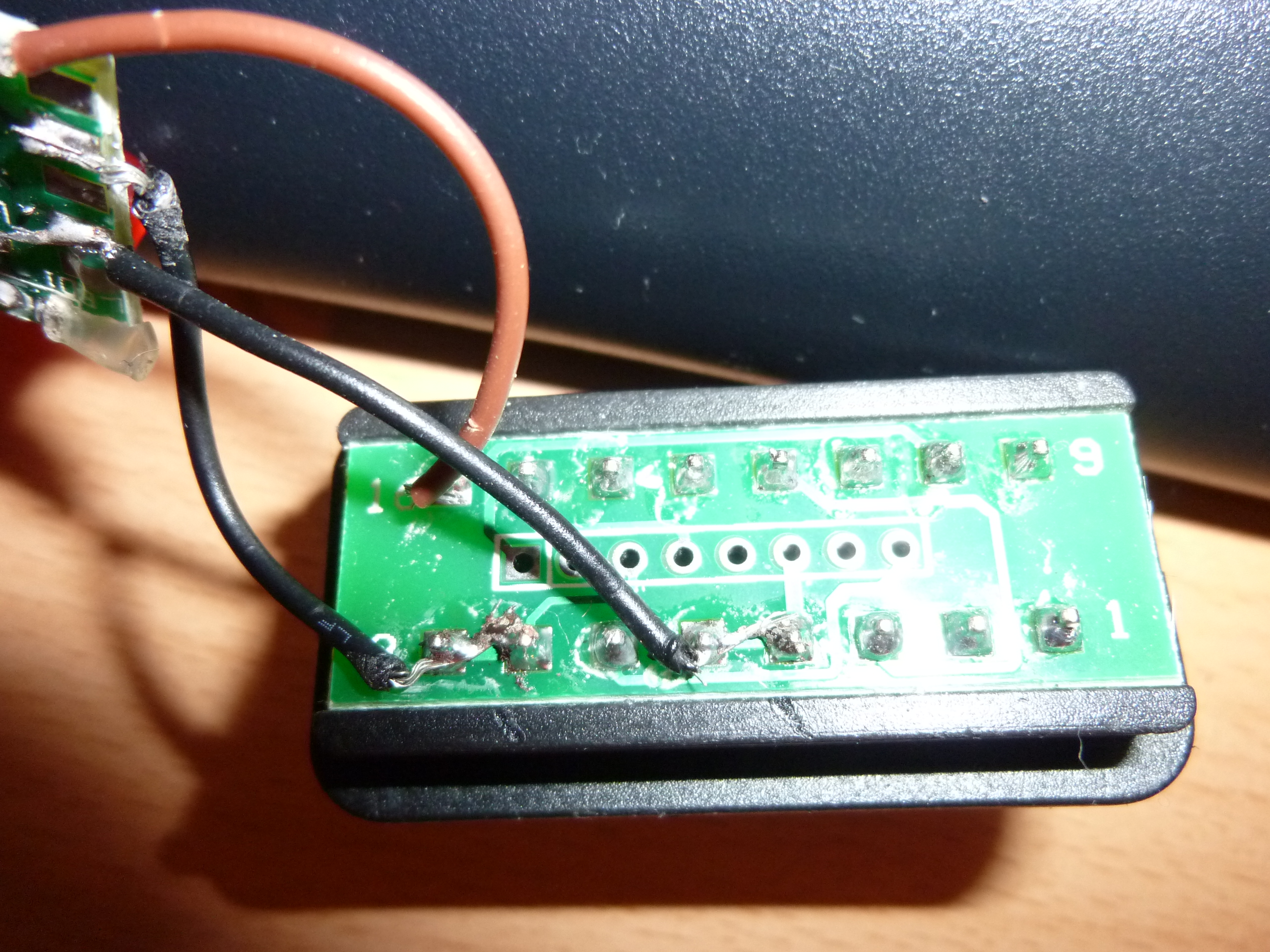

Bij deze kabel zie ik alleen pen 7 en 8 (die doorverbonden zijn) aangesloten.
Je zult ook met een werkende interface nooit alle ecu's kunnen uitlezen.

Als je de communicatie kabel aan sluit (open zoals op de foto's) en nog niet communiceert:
Heb je dan spanning op pen 16? (Meten tussen 16 en 4, moet accuspanning geven).
Welk voltage staat er op dat moment op pen 7?

oldford 0

14 jaar

Ziet er heeeel erg slecht uit die interface van je.

Dit is een gewone KKL interface en die zal veel computers niet kunnen bereiken in je Opel.
Software die met deze interface werkt is Opcom demo alle andere Opcom versies werken niet.
En inderdaad de Tech2 soft zou ook moeten werken.

Als je je interface wilt testen moet je hem niet op de auto zetten maar even op een accu ofzo.
Plus op pin 16
En min op 4 en 5 (die zitten zo te zien al aan elkaar)
Pin 7 moet je dan even een ledtester op zetten (andere kant even op de plus)
Op het moment dat je een computer gaat uitlezen moet je een reactie(flitsje) op je ledtester zien
Oiram

UNIVERSEEL11698 0

14 jaar

[quote=oldford]Opel gebruikt in de 16-polige diagnose stekker pen 3, 7, 8 en 12 om te communiceren met ecu's
Bij deze kabel zie ik alleen pen 7 en 8 (die doorverbonden zijn) aangesloten.
Je zult ook met een werkende interface nooit alle ecu's kunnen uitlezen.

Als je de communicatie kabel aan sluit (open zoals op de foto's) en nog niet communiceert:
Heb je dan spanning op pen 16? (Meten tussen 16 en 4, moet accuspanning geven).
Welk voltage staat er op dat moment op pen 7?[/quote]
Als ik de obd stekker aansluit dan brand het ledje wel rood, hij knipper in ieder geval nooit.
Dus ik moet nu om te testen weer even die stekker loshalen op ff aansluiten op de obd aansluiting in de auto en dan even checken of ik wel 12 volt krijg? Deze week heb ik het erg druk met me werk (tandwielkast vervangen van een windmolen 80 meter hoor) dus ik ga zo snel mogelijk meten als ik tijd hebt en dan horen jullie het nog van me:) Thnx voor de berichten alvast:D

En wat voor soort kabel heb ik nodig om het stationair toerental mee te kunnen veranderen. Ik dacht eigenlijk dat ik dit al kon doen met deze kabel. Maar als ik het zo lees heb ik een goede miskoop gedaan.

Veel garage's hebben voor €10000 aan spulletjes staan en kunnen het toerental toch ook niet aanpassen.
Dit soort handelingen is soms geeneens mogelijk in een motorcomputer.

Als je een toerental probleem hebt zou ik de storing oplossen die dat "verkeerde toerental veroorzaakt"

Wat je interface betreft, dat ding moet voeding en massa hebben.
En pin7/8 (interface) moeten 12 volt hebben, en op het moment dat jij op die button"maak verbinding" drukt
moet je met een ledtester op die 7/8 een reactie zien.
Als je dit met een scope zou controleren zie je blokspanningen naar 0 volt.
De welbekende nullen en enen (digitaal)

Zie je geen reactie? probleem met je kaart of interface defect, mits je natuurlijk de juiste comport hebt geselecteerd.


Oiram

UNIVERSEEL11698 0

14 jaar

Ik heb spanning gemeten 12 volt op de pin 16 en 5. Het ledje gaat ook al branden als ik de stekker aansluit. Ik heb de goede com poort gebruikt en ook toen geselecteerd in het programma wat ik erbij kreeg. Heb verschillende poorten geprobeerd. poort 1, 2 en 3. Meer kan ik er niet selecteren in het programma. Maar hoort dat ledje op de stekker dan niet te flikker voor de data of is dat alleen een indicatie dat er 12 volt aanwezig is? Had er nog een express kaart voor moeten kopen ook omdat ik geen RS232 poort op mijn laptop aanwezig was.

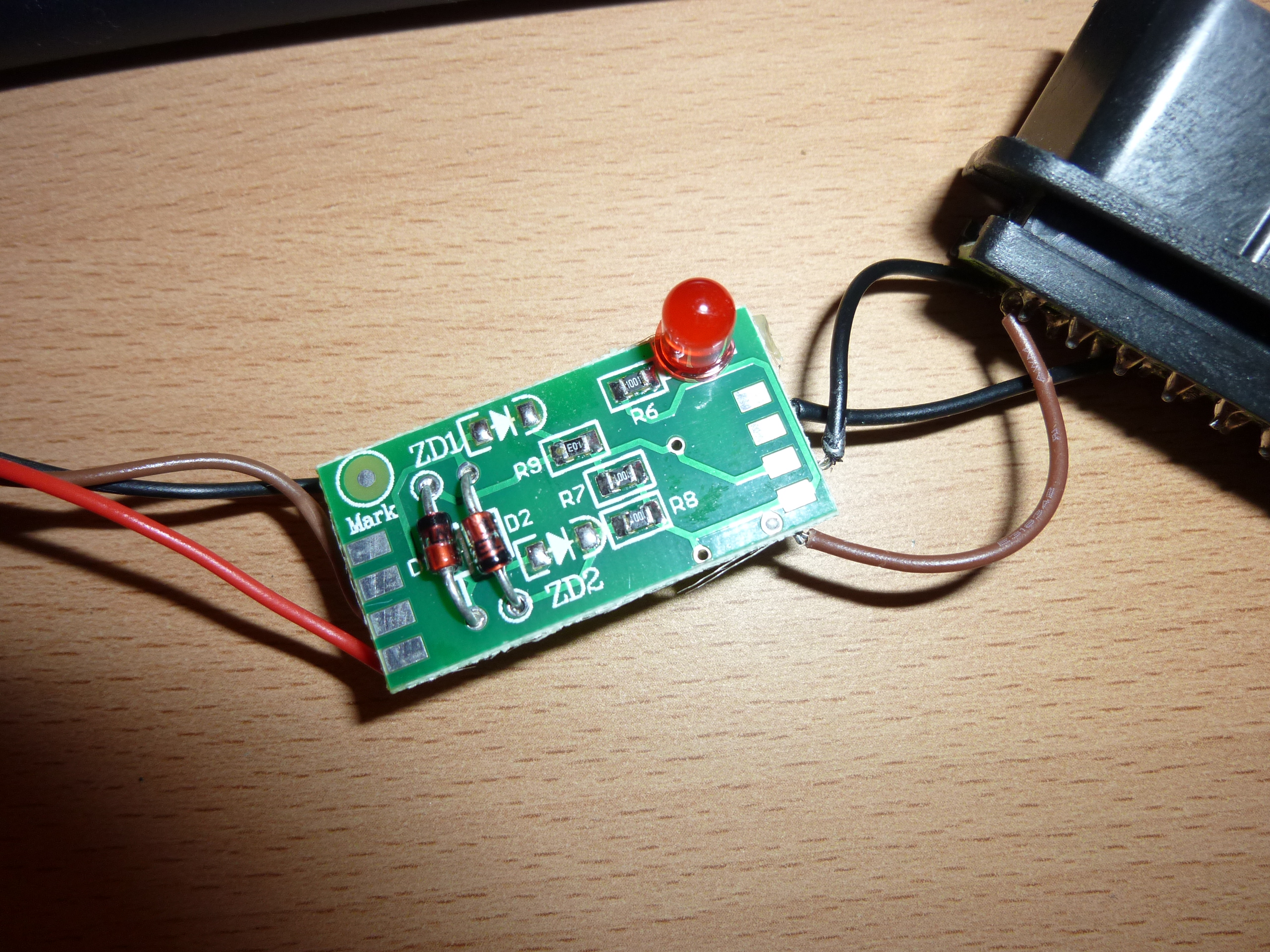

Die led zit op je voeding 16 en massa als ik je print zo bekijk.
Kan je dus niet aan zien of dat ding uitzend, dat kan dus alleen met een ledtester op die pin7-8 gecontroleerd worden.

Altijd erg onhandig als ze alleen een led op de voeding hebben (die is meestal wel goed, hoef ik niet te weten dus)
Geen communicatie is eigenlijk altijd het probleem als het niet lukt maar dat kan je nu niet (even snel) zien.

Juiste comport? Moet in Windows te zien zijn:
Configuratiescherm, Systeem, Harware, Apparaatbeheer daar kan je zien wat je comportnummer is.

Oiram

UNIVERSEEL11698 0

14 jaar

Klopt compoort is gecheckt had eerder aangegeven dat ik 3 verschillende compoorten had geprobeerd. En die express kaart is nieuw. Ik zal even een mogelijkheid bedenken of ik die communicatie kan controleren d.m.v. die ledtest.

Heb je al naar de instellingen van de com-poort gekeken?
Zou best kunnen dat de poort en de interface op een verschillende snelheid staan.
Zit er bij de interface een beschrijving die de instellingen opgeeft?
Zo iets als 8bit, 2 stopbits, geen pariteit en 9600 baud?

oldford 0

14 jaar

Is met deze interface (en software) niet van toepassing Oldford.
De software (tech2 bijvoorbeeld) doet deze instellingen in dit geval.

Kan eigenlijk alleen maar fout gaan tijdens de installatie van die expresskaart driver, dan weet je nooit helemaal zeker wat het comport nummer geworden is.(baud en dergelijke die die driver ingesteld heeft word door de tech2 naderhand ingesteld tijdens het verbinding maken)

Oiram

UNIVERSEEL11698 0

14 jaar

Verandering door het programma van de instellingen moet je dus kunnen zien.
Als je voor het starten een paar afwijkende waardes in de com-poort zet (1200 baud, 5 bits data) moet je erna dus andere waardes zien.
Als er niks verandert ziet het programma die com-poort dus niet of werkt er niet mee.

oldford 0

14 jaar

Oke dus ik moet de baudrate ff veranderen en op b.v. 5 bits zetten. En waar moet ik die verandering dan zien?
Als ik dus bij systeembeheer kijkt dan staat er bij de driver "dit apparaat werkt correct".

Dat gaat via: Start, configuratie, systeem, hardware, apparaatbeheer, poorten (Com & LPT).
Dan de te gebruiken compoort selecteren en rechts klikken en dan naar eigenschappen en dan poortinstellingen.
Dat is 1 tab naar rechts bij je melding van "dit apparaat werkt correct".

Je kunt ook nog proberen wat er gebeurt onder geavanceerd en dan de buffer grootte veranderen.

oldford 0

14 jaar

Ben bang dat dit met de express kaart niet werkt, aangezien de RS232 poort waarschijnlijk direct door de software aangestuurd wordt.
Met de express kaart ertussen heeft Windows er een "driver" tussen hangen waardoor de communicatie niet goed gaat.
Probeer eens op een desktop met serieeele RS232 aansluiting op het moederbord?

VAG com heeft bijvoorbeeld hetzelfde probleem, met een USB-RS232 converter werkt de software niet (altijd) zo als dat men direct op een RS232 poort op het moederbord zit.

CarManScan 0

14 jaar

Heb helaas geen pc of andere laptop di direct een rs232 poort heeft. Daarom had ik juist een express kaart gekocht omdat dat veel beter was dan zo rs232 converter to usb zeg maar zo verloop stekker van rs232 naar usb. Zo kaart leek me veel beter. Alleen hoe kan ik nu echt controleren of die kaart goed communiceer met de kabel.
Want ik snap niet helemaal waarom ik die baudrate moet veranderen, is dat om te controleren dat ik die waarde kan veranderen of is dat om zo te kijken of die kabel het wel doet met een andere snelheid?

Je kan met Hyperterminal commando's sturen en ontvangen (bijv receive draadje af en toe aan massa hangen dan zie je 0 en 1 voorbij komen zeg maar...
Beetje het oude modem verhaal waar we vroegah mee in bellen om internet te hebben.

Zoek anders even op google of iets dergelijks naar com port check hyper terminal genoeg tips en tricks die express kaart is zo een pcmciaa (bank pas formaat) die je aan de zijkant van je laptop erin schuift? die zijn wel beter dan USB/RS232 want die kan je wel direct aansturen zonder tussenkomst van een driver als ik het goed heb.

CarManScan 0

14 jaar

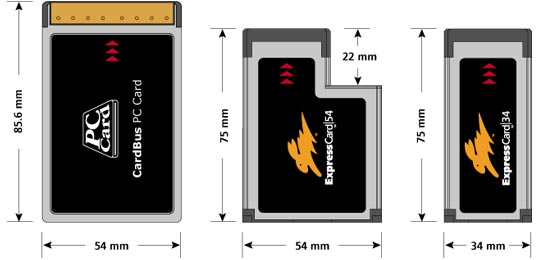

ja het is een vernieuwde kaart dan de pcmciaa kaart. De wat nieuwere laptop noemen ze dat een expresskaart en die is dan 34mm breed en zo pcmciaa is een stukje breder zeg maar. Oke ik zal eens gaan zoeken op google:) Thnx voor de info:)
[url=http://www.imgdumper.nl/uploads3/4cb60bb...][img]http://www.imgdumper.nl/uploads3/4cb60bb...[/img][/url]

proximuss: als wilt reageren op de laatste reactie, gebruik dan het tekstvak onder in beeld waar "Antwoord direct" boven staat en NIET de button "citeren".
Het herhalen van de laatste reactie heeft geen enkele toegevoegde waarde.

moderator 0

14 jaar

Baudrate en aantal databits verander je voor dat je je "Tech-2" programma start.
Na het proberen om te communiceren, ga je dan kijken of de waardes in de com-poort nog diegene zijn die jij er in gezet hebt, of dat het "Tech-2" programma daar wat anders van gemaakt heeft. Zo weet je of de Com-poort gezien wordt door je programma en of dat programma de waardes ook daadwerkelijk kan veranderen. Staan jou oude waardes er nog in, dan klopt de com-poort instelling in je "Tech-2" programma niet of het programma kan niet werken met deze kaart.

Je moet ergens beginnen en op deze manier bewijs je of de express-kaart wel werkt met het "Tech-2" programma.
Werkt dat wel, dan ben ik bang dat je interface gewoon kapot is.

oldford 0

14 jaar

Als je als particulier goed opeltjes wil kunnen uitlezen (en zelfs de CanBus versies) kan je het beste een Op-Com scoren op Ebay uk.

Willem

Willem12089 0

14 jaar

Ik heb even op ebay gekeken naar zo opcom kabel en ik heb er gelijk maar een besteld:)
Thnx voor de tip.
Hoop dat die wel werkt en je kan er ook veel mee zag ik met zo opcom kabel.

Ik ben er nu wel achter gekomen dat als ik de baudrate b.v. op 9600 zet dan geef dat tech2 programma heel iets anders weer vele maler hoger! Dus ik weet niet of dat nou wil zeggen of dat de kaart dan niet goed werkt?

Het betekent een paar dingen: Tech-2 programma com-poort is goed ingesteld. Tech-2 programma ziet de kaart en geeft er opdrachten aan.
Alleen een baud-rate die vele malen hoger is vindt ik vreemd. De ecu's in de auto gebruiken niet van die hele hoge baudrates.
Wat is de baudrate die ingesteld werd?

oldford 0

14 jaar

Heb de kaart op standard waardes gezet waaronder een baud van 9600. Is dat al te hoog? Ik heb ook al eens 4200 gebrobeert maar dat maakte niets uit.

Welk tech2 programma gebruik je, heb je niet een afbeelding?
Heb je niet een PC staan met comport, probeer die eens.

Oiram

UNIVERSEEL11698 0

14 jaar

Ik bedoelde die hoge waarde die het Tech-2 programma erin zet. Hoe hoog is dat?

oldford 0

14 jaar

Ik heb de op-com kabel binnen en die werkt perfect!!
Het is zonde maar de tech2 kabel is verplaatst naar zolder in een kartonnen doos.
Bedankt voor alle berichtjes en het meedenken om het op te lossen van het probleem van de tech2 kabel.

.
